普罗米修斯 -- 初识 PromQL

原创作者:山治

理解监控数据

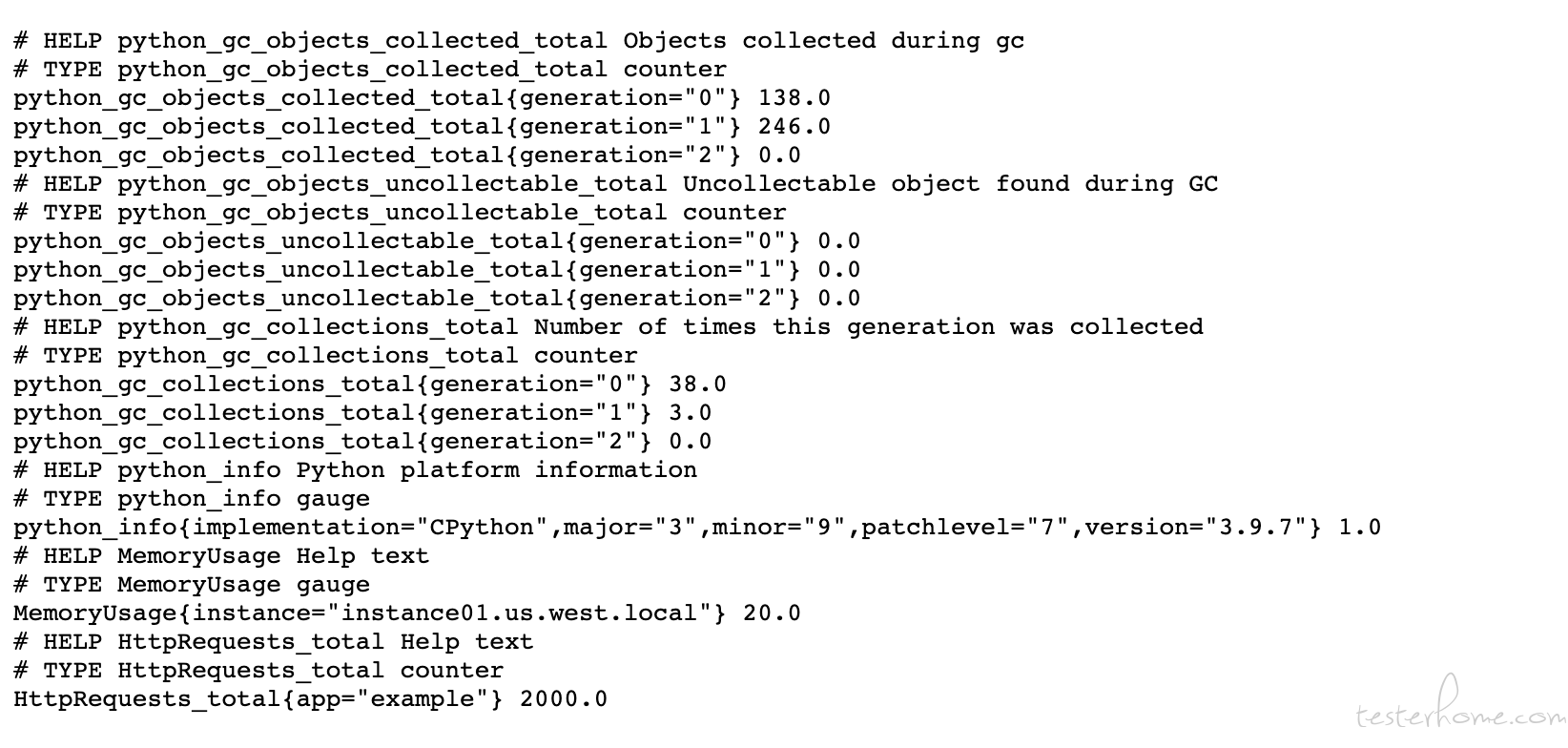

之前讲过普罗米修斯自己就是一个时序数据库, 它从 exporter 拉取的数据都会按时间戳保存到对应的文件里,这个时序数据库默认会保存 14 天的数据。 而它自己也开发了一套名为 PromQL 的类 SQL 的查询语言用来从各种维度让用户来查询并计算监控的数据。 我们先来看一下我自己编写的 exporter 的接口, 看看它向普罗米修斯的主服务返回的监控数据是什么样的。

其中 # 开头的是某个或者某些指标的帮助文档, 而非 # 开头的每一行表示当前 Exporter 采集到的一个监控样本。由于我是使用普罗米修斯的 python client 编写的 exporter, 所以它自带了 python 的多个监控指标。 而下面的MemoryUsageHttpRequests 就是我自己定义的监控指标了。 这其中MemoryUsageHttpRequests 是指标名称, 花括号内的是这个指标的 label, label 是个非常重要的机制, 它把相同的监控指标按自定义的 label 类型进行分类,比如这个监控数据是哪个机器的, 哪个机房的等等。 是编写 exporter 的人定义上去的, 目的是在后续使用 PromQL 的时候用户可以用 label 把监控数据进行分类查询 。 比如用户想要抓取每台机器上的 CPU Load 数据,分别显示出来 。 那它就要在查询 cpu_load15 的时候用 label 进行分组了。 最后面的浮点数值就是监控数据的值了。

理解时间序列

^
 │   . . . . . . . . . . . . . . . . .   . .   node_cpu{cpu="cpu1",mode="idle"}
 │     . . . . . . . . . . . . . . . . . . .   node_cpu{cpu="cpu1",mode="system"}
 │     . . . . . . . . . . . . . . . .   . .
 v
   <------------------ 时间 ---------------->

在时间序列中的每一个点称为一个样本(sample),样本由以下三部分组成:

  • 指标 (metric):指标名称和描述当前样本的 label 集合(上面介绍过一个指标都有哪些东西);
  • 时间戳 (timestamp):一个精确到毫秒的时间戳;
  • 样本值 (value): 一个浮点型数据表示当前样本的值。

如下图:

<--------------- metric ---------------------><-timestamp -><-value->
http_request_total{status="200", method="GET"}@1434417560938 => 94355
http_request_total{status="200", method="GET"}@1434417561287 => 94334

http_request_total{status="404", method="GET"}@1434417560938 => 38473
http_request_total{status="404", method="GET"}@1434417561287 => 38544

http_request_total{status="200", method="POST"}@1434417560938 => 4748
http_request_total{status="200", method="POST"}@1434417561287 => 4785

指标类型

在普罗米修斯中,有 4 种类型的指标:Counter, Gauge, Histogram 和 Summary

Counter

counter 类型的指标是一个只增不减的计数器, 我们上面的 http_request_total 还有 cpu 相关的信息都是属于 counter 类型的。 一般在定义 Counter 类型指标的名称时推荐使用_total 作为后缀。 一般 counter 类型的指标都会配合内置函数 rate 或者 irate 来完成指标的计算。比如我想统计某台机器上监控的进程 CPU 的使用率,那么可以使用这条语句查询:

rate(process_cpu_seconds_total{kubernetes_io_hostname="xxxxxxxx"}[5m])

这里解释一下这个查询的含义。这里主要解释 3 个地方

  • 一定有人觉得 cpu 使用率的指标定义成一个只增不减的 counter 类型很奇怪。 之前讲 cgroups 的时候曾经说过我们限制 CPU 的手段是限制程序能够使用的 cpu 的时间。 CPU 是按时间片轮转规则去执行任务的。 CPU 会把自己的一个 CPU 时间划分成很多个小片, 每个小片只运行一个进程任务, 时间到了就会触发 CPU 上下文切换, cpu 就会去执行下一个任务。 所以限制和计算一个进程的 CPU 使用, 就看这个进程能使用多少 CPU 时间 。 所以在普罗米修斯里针对 CPU 的使用也就定义成了 counter 类型了, 通过计算出使用 CPU 的时间数字间接的就可以计算出 CPU 的使用率来。

  • 在这个语句的后面有一个 [5m] 意思是查询最近 5 分钟的数据, 这时候会返回最近 5m 内采集到的所有指标。方面后续我们统计最近 5m 内的 CPU 使用率指标

  • rate 是 PromQL 里内置的函数, 用来统计数据的增长率。 所以通过 rate 函数就可以计算出 CPU 的使用率了。

Gauge

与 Counter 不同,Gauge 类型的指标侧重于反应系统的当前状态。这类指标的样本数据可增可减。常见指标如:node_memory_MemFree(主机当前空闲的内存大小)、node_memory_MemAvailable(可用内存大小)都是 Gauge 类型的监控指标。通过 Gauge 指标,用户可以直接查看系统的当前状态。

使用 Histogram 和 Summary 分析数据分布情况

Histogram 和 Summary 我用的不多,所以还是用网络上一个例子来说吧, 他们主要用于统计和分析样本的分布情况。 他们类似在性能测试中我们喜欢查看 TP 99, TP 95, TP 90 这样的指标。Histogram 和 Summary 都是为了能够解决这样问题的存在,通过 Histogram 和 Summary 类型的监控指标,我们可以快速了解监控样本的分布情况。
例如,指标 prometheus_tsdb_wal_fsync_duration_seconds 的指标类型为 Summary。 它记录了 Prometheus Server 中 wal_fsync 处理的处理时间,通过访问 Prometheus Server 的/metrics 地址,可以获取到以下监控样本数据:

# HELP prometheus_tsdb_wal_fsync_duration_seconds Duration of WAL fsync.
# TYPE prometheus_tsdb_wal_fsync_duration_seconds summary
prometheus_tsdb_wal_fsync_duration_seconds{quantile="0.5"} 0.012352463
prometheus_tsdb_wal_fsync_duration_seconds{quantile="0.9"} 0.014458005
prometheus_tsdb_wal_fsync_duration_seconds{quantile="0.99"} 0.017316173
prometheus_tsdb_wal_fsync_duration_seconds_sum 2.888716127000002
prometheus_tsdb_wal_fsync_duration_seconds_count 216

从上面的样本中可以得知当前 Prometheus Server 进行 wal_fsync 操作的总次数为 216 次,耗时 2.888716127000002s。其中中位数(quantile=0.5)的耗时为 0.012352463,9 分位数(quantile=0.9)的耗时为 0.014458005s。
在 Prometheus Server 自身返回的样本数据中,我们还能找到类型为 Histogram 的监控指标 prometheus_tsdb_compaction_chunk_range_bucket。

# HELP prometheus_tsdb_compaction_chunk_range Final time range of chunks on their first compaction
# TYPE prometheus_tsdb_compaction_chunk_range histogram
prometheus_tsdb_compaction_chunk_range_bucket{le="100"} 0
prometheus_tsdb_compaction_chunk_range_bucket{le="400"} 0
prometheus_tsdb_compaction_chunk_range_bucket{le="1600"} 0
prometheus_tsdb_compaction_chunk_range_bucket{le="6400"} 0
prometheus_tsdb_compaction_chunk_range_bucket{le="25600"} 0
prometheus_tsdb_compaction_chunk_range_bucket{le="102400"} 0
prometheus_tsdb_compaction_chunk_range_bucket{le="409600"} 0
prometheus_tsdb_compaction_chunk_range_bucket{le="1.6384e+06"} 260
prometheus_tsdb_compaction_chunk_range_bucket{le="6.5536e+06"} 780
prometheus_tsdb_compaction_chunk_range_bucket{le="2.62144e+07"} 780
prometheus_tsdb_compaction_chunk_range_bucket{le="+Inf"} 780
prometheus_tsdb_compaction_chunk_range_sum 1.1540798e+09
prometheus_tsdb_compaction_chunk_range_count 780

与 Summary 类型的指标相似之处在于 Histogram 类型的样本同样会反应当前指标的记录的总数 (以_count 作为后缀) 以及其值的总量(以_sum 作为后缀)。不同在于 Histogram 指标直接反应了在不同区间内样本的个数,区间通过标签 len 进行定义。
同时对于 Histogram 的指标,我们还可以通过 histogram_quantile() 函数计算出其值的分位数。不同在于 Histogram 通过 histogram_quantile 函数是在服务器端计算的分位数。 而 Sumamry 的分位数则是直接在客户端计算完成。因此对于分位数的计算而言,Summary 在通过 PromQL 进行查询时有更好的性能表现,而 Histogram 则会消耗更多的资源。反之对于客户端而言 Histogram 消耗的资源更少。在选择这两种方式时用户应该按照自己的实际场景进行选择。

PromQL 的基本语法

我们直接用指标的名称进行查询的话,就可以返回该指标的所有数据了。 比如直接查询:process_cpu_seconds_total 查询结果:

process_cpu_seconds_total{GPUName="T4", beta_kubernetes_io_arch="amd64"}  457320.31

而如果我们想查询某个时间段内的数据则可以用 [5m] 这样的语法进行查询。比如查询process_cpu_seconds_total[5m] 结果如下:

process_cpu_seconds_total{GPUName="T4", beta_kubernetes_io_arch="amd64"}
457290.56 @1636449224.643
457292.18 @1636449239.643
457294.08 @1636449254.643
457295.48 @1636449269.643
457297.15 @1636449284.643
457298.74 @1636449299.643
457300 @1636449314.643
457301.55 @1636449329.643
457302.9 @1636449344.643
457304.77 @1636449359.643
457306.26 @1636449374.643
457307.93 @1636449389.643
457309.26 @1636449404.643

除了制定查询最近 5m 数据这样的语法外, 还可以使用时间位移查询。 比如:process_cpu_seconds_total{}[1d] offset 1d offset 是说查询的数据偏移一天。 在这个例子里就是在查询 2 天前到 1 天前的数据。

上面 的例子本来都会返回很多数据的,因为我当前监控了许多台机器。 为了不占用太多的篇幅,所以我删除了很多内容。我们知道每个指标都会定义很多个 label。 而如果我们在查询的时候就可以根据 label 进行过滤, 比如我们可以查询process_cpu_seconds_total{kubernetes_io_hostname="xxxxxxx"} 这样就只会查询出某台机器的指标了

还可以通过更多 PromQL 的内置函数来聚合查询结果, 比如我查询avg(process_cpu_seconds_total{}) by (kubernetes_io_hostname) 结果如下:

| |
|:--|
|kubernetes_io_hostname="xxxxxx"} |457320.31 |
|{kubernetes_io_hostname="xxxxxxxxx"} |463029.44 |
|{} |17048.66272727273 |
|{kubernetes_io_hostname="xxxxxxxx"} |951251.4 |
|{kubernetes_io_hostname="xxxxxxxx"} |1021410.33 |
|{kubernetes_io_hostname="xxxxxxx"} |1617941.71 |

上面 我们利用了 avg 这个内置函数来计算 指标的平均值, 并且我们利用了 by 关键字制定了指标的某一个 label。 意思是我们先把所有的数据按 kubernetes_io_hostname 进行分类。 然后根据每个分类使用 avg 这个方法统计平均值。
